페라이트 코어용 코어 파라미터 소개

혼란을 해결하기 위해 자기 코어의 몇 가지 기본 매개변수를 소개하겠습니다.

가장 먼저,애마그네틱 코어의 유효 단면적을 말하며 단위는 일반적으로 (mm ^ 2)입니다.
자심을 모르는 학생들은 이 문장을 보고 무슨 뜻인지 모를 수도 있습니다. 실제 자기 코어로 A 값을 확인하는 방법을 자주 묻는 분들이 계십니다.

Ae 값은 실제 자심을 얻은 후 측정을 통해 얻을 수 있음을 알려드립니다.

아래의 실제 자기 코어 다이어그램을 보십시오.



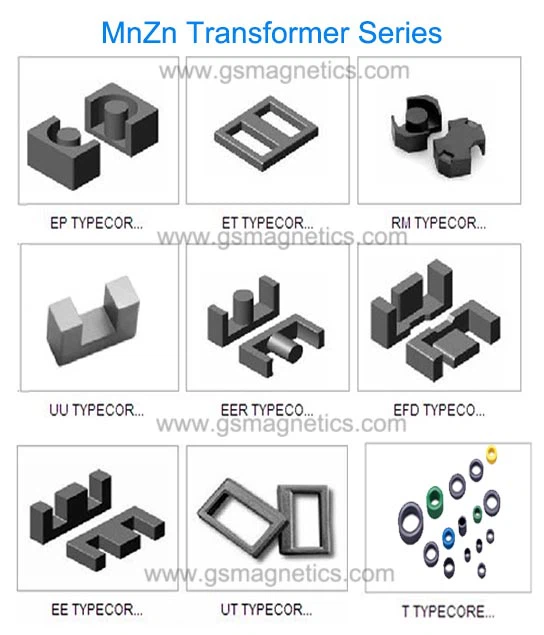

아래 그림 1의 링 자기 코어는 Ae 값을 나타냅니다. 일부 엔지니어는 변압기가 이러한 모양이 아니라 EE 모양 및 PQ와 같은 페라이트 자기 코어 모양일 수 있다고 생각할 수 있습니다.

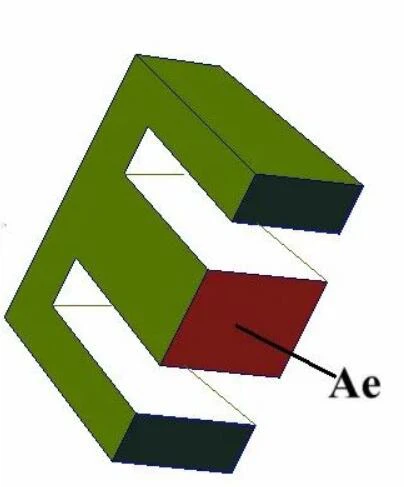

예를 들어, 그림 2에서 EE 자기 코어의 갈색 영역은 Ae 값을 나타내며, 이는 자속을 통한 소위 유효 단면적입니다.
다음의 두 그림을 참조하면 Ae 값이 실제 우리의 자기 코어로 측정될 수 있는지 알 수 있습니다. 중앙 기둥의 면적을 실제로 측정하면 중앙 기둥은 직육면체입니다. 길이와 너비를 알아야 측정이 쉬운지 알 수 있습니다.

어떤 사람들은 양면의 검은색 부분을 테스트할 수 있는지 묻습니다. 양쪽 단면적의 합은 중앙 기둥의 면적과 같습니다.
